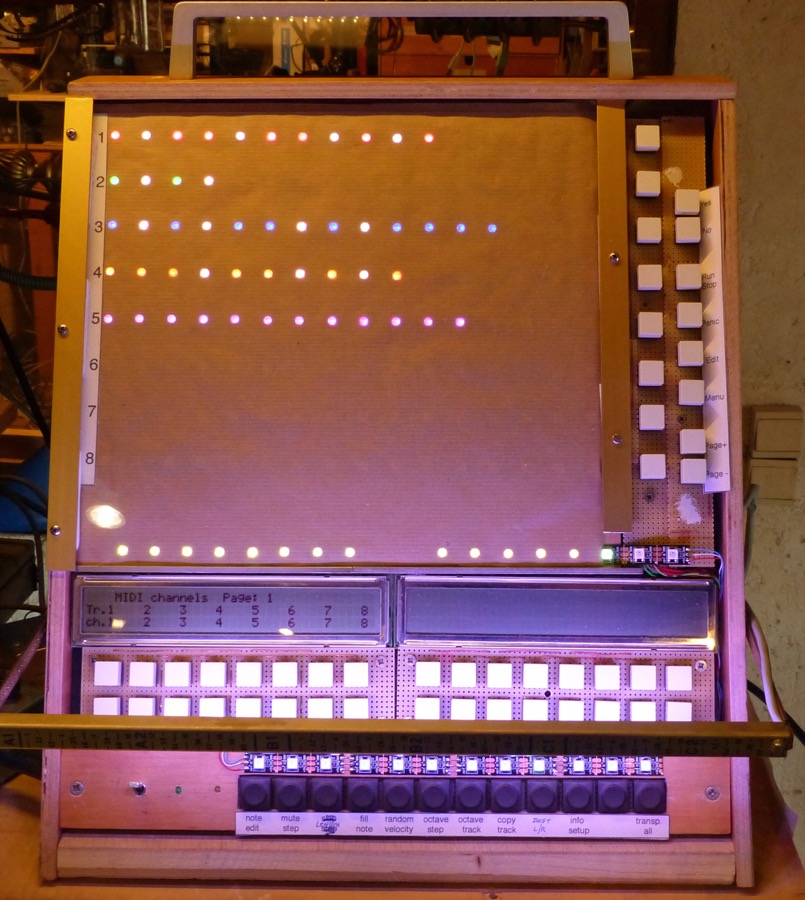

Gesamtansicht des relativ fertigen Projekts, noch ohne Tastenkappen und Glasfront.
|
|
Frontansicht. Jeder Track kann mittels einem Tastendruck auf die Track-Tasten auf das Editier-LCD geholt werden, und dort in Echtzeit alle Parameter zur Runtime verändert werden:
Pro Step: Tonhöhe, Länge (1-15 ticks), Velocity, Mute, Oktave.
Pro Track: Länge (1-16 steps), Oktave, random velocity, shift left/right, copy track, fill notes.
Menü-Parameter: clock rate, sync int/ext, chromatic oder eine von 24 Skalen, send clock, MIDI-channels, program change, MIDI Volume, transpose-flag, Anzeige der Noten in französischer, internationaler oder MIDI-Nummern-Darstellung.
|
|

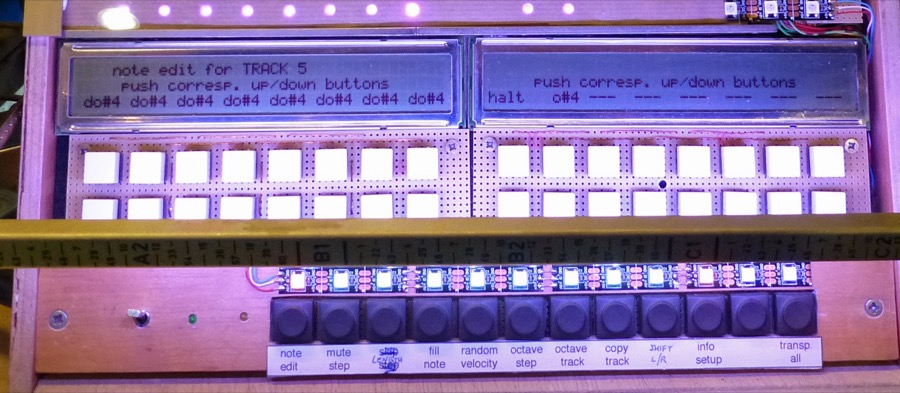

Detailansicht des Editierdisplays.
|
|

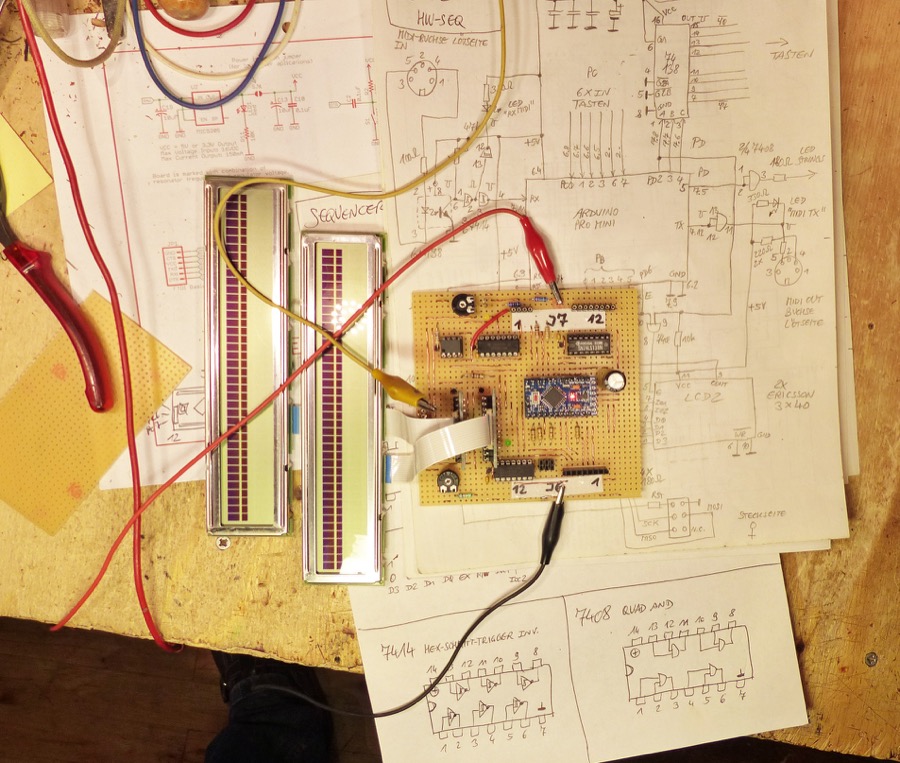

Erste Version der Hardware mit Arduino Pro Mini, 2 gebrauchte LCDs aus Ericsson-Telefonen, 160 LEDs mit WS2812, 60 Tasten.
|
|
Späterer Upgrade auf Arduino Mega2560, wegen unkontrolliertem Verhalten, weil das RAM und der Programmspeicher fast komplett belegt waren.
|
Hardware-Sequencer mit 8 Tracks und 16 Steps, intuitive Realtime-Bedienung.
Jeder Track kann allzeit ein- und ausgeschaltet werden; beim Einschalten startet er synchron zu Track 1.
Transpose +/- 7 Halbtöne für alle enableten Tracks, synchron zu Track 1.
|
